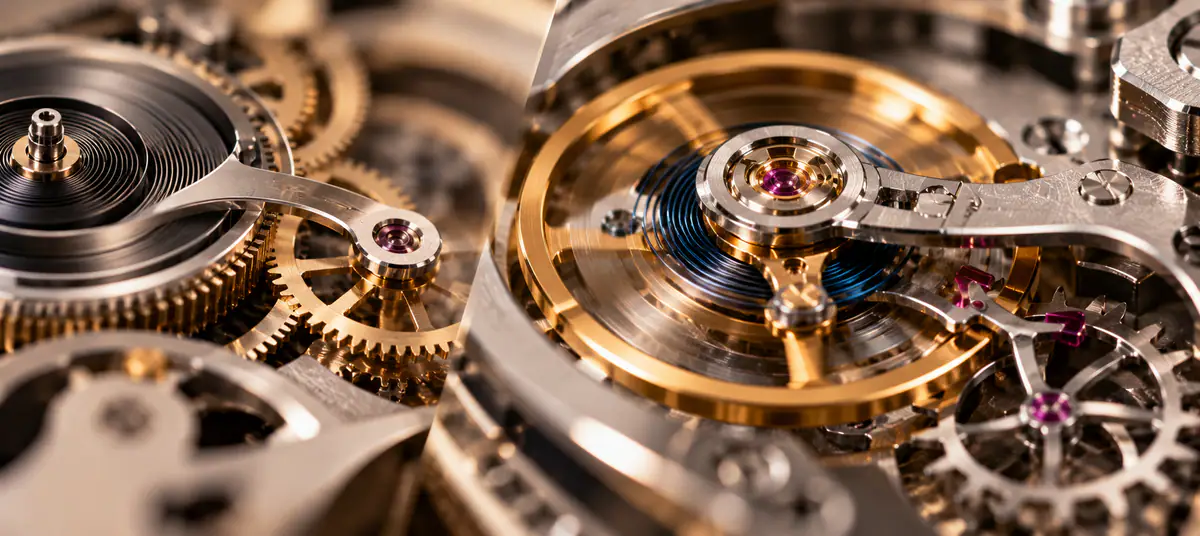

Co napędza koło balansowe?

Koło balansowe jest podtrzymywane impulsami energii przekazywanymi przez wychwyt, a energia ta pochodzi ze sprężyny napędowej zegarka mechanicznego.

Najważniejsze w skrócie:

Koło, oś i włos tworzą zespół balansu, który wyznacza rytm pracy mechanizmu.

Materiał i rozkład masy koła wpływają na trwałość, stabilność oscylacji oraz podatność na temperaturę i pole magnetyczne.

Balans wykonuje ruch oscylacyjny, natomiast koła przekładni obracają się i przenoszą napęd.

Regularność chodu można wstępnie ocenić bez otwierania koperty, ale trwałe nieprawidłowości wymagają diagnozy zegarmistrzowskiej.

Jakie materiały są używane do produkcji kół balansowych i dlaczego?

Do produkcji kół balansowych stosuje się specjalne stopy metali, takie jak Glucydur (stop berylu, miedzi i żelaza) lub Invar (stop niklu i żelaza), ze względu na ich niską rozszerzalność cieplną i właściwości antymagnetyczne, co minimalizuje wpływ zmian temperatury na precyzję chodu zegarka.

O przydatności stopu decydują także jego jednorodność, odporność na trwałe odkształcenia i przewidywalne rozmieszczenie masy. Nawet niewielka asymetria obręczy może powodować różnice w pracy regulatora zależnie od położenia zegarka. Materiał powinien więc umożliwiać precyzyjną obróbkę i zachowywać wymiary podczas wieloletniej eksploatacji.

• Odporność na odkształcenia pomaga utrzymać wyważenie po drobnych wstrząsach i podczas codziennych zmian temperatury.
• Mała podatność na pole magnetyczne ogranicza ryzyko zaburzenia pracy regulatora w otoczeniu urządzeń wyposażonych w magnesy.
• Stabilne właściwości materiału ułatwiają zachowanie powtarzalnego momentu bezwładności, czyli odporności koła na zmianę prędkości ruchu.

Dobry materiał ogranicza zmienność parametrów, ale sam nie gwarantuje dokładnego chodu. Liczą się również geometria i wyważenie koła, właściwości włosa, jakość łożyskowania, regulacja wychwytu, smarowanie oraz ogólny stan mechanizmu.

Jakie są kluczowe elementy zespołu balansu i jak współpracują?

Zespół balansu składa się z koła balansowego, osi balansu i włosa (sprężyny balansu), które razem tworzą oscylator mechaniczny. Włos reguluje częstotliwość oscylacji koła, a oś balansu zapewnia jego swobodny obrót, co jest fundamentalne dla precyzyjnego odmierzania czasu.

Koło zapewnia odpowiedni moment bezwładności, oś stanowi jego podporę, a spiralny włos balansu odpowiada za moment zwrotny. Gdy balans odchyla się od położenia równowagi, włos napina się lub zwija, po czym kieruje koło z powrotem. Właściwości koła i włosa wspólnie wyznaczają częstotliwość oscylacji.

1. Wychwyt dozuje energię dopływającą z przekładni i przekazuje balansowi krótki impuls.
2. Balans porusza się w jedną stronę, wykorzystując otrzymaną energię.
3. Włos zapewnia moment zwrotny, dzięki któremu balans wyhamowuje i zmienia kierunek.
4. Przy kolejnym przejściu przez środkową część ruchu układ otrzymuje następny impuls podtrzymujący oscylacje.

Cienkie czopy osi balansu pracują w kamiennych łożyskach, zwykle wykonanych z syntetycznego rubinu. Mała powierzchnia styku ogranicza tarcie i straty energii. Zespół balansu jest zatem oscylatorem, natomiast wychwyt dawkuje energię i łączy rytm jego pracy z ruchem przekładni.

Czym jest koło balansowe i jaka jest jego rola w mechanizmie?

Koło balansowe to kluczowy element mechanizmu zegarka mechanicznego, pełniący funkcję regulatora chodu. Działa na zasadzie oscylatora, wykonując regularne drgania, które kontrolują tempo pracy wychwytu i w konsekwencji precyzję odmierzania czasu.

Balans nie wytwarza energii potrzebnej do pracy zegarka. Jej źródłem jest napięta sprężyna napędowa umieszczona w bębnie. Podczas rozprężania obraca ona przekładnię chodu, która przenosi napęd do wychwytu. Wychwyt uwalnia energię małymi porcjami i przekazuje zespołowi balansu impulsy uzupełniające straty wynikające między innymi z tarcia i oporu powietrza.

Regularne oscylacje balansu wyznaczają chwile, w których wychwyt może zwolnić kolejny ząb koła wychwytowego. W ten sposób swobodne rozwijanie sprężyny zostaje zahamowane i podzielone na powtarzalne etapy. Kontrolowany obrót przekładni jest następnie przenoszony na wskazówki.

W zegarkach mechanicznych spotyka się od 2 do 10 tyknięć na sekundę, zależnie od konstrukcji i sposobu liczenia impulsów. Częstotliwość jest właściwością całego oscylatora, a nie wyłącznie obręczy koła balansowego.

Połączenie balansu ze sprężyną włosową, rozwijane w zegarmistrzostwie od około 1676 roku, znacznie poprawiło regularność przenośnych czasomierzy. Pozwoliło ograniczyć wpływ zmiennego położenia zegarka i stworzyło podstawę późniejszych konstrukcji precyzyjnych.

Jak koło balansowe wpływa na precyzję i stabilność chodu zegarka?

Koło balansowe, poprzez swoją masę, kształt i współpracę z włosem, bezpośrednio wpływa na precyzję chodu zegarka. Stabilność jego oscylacji, minimalizacja tarcia i kompensacja temperaturowa są kluczowe dla utrzymania dokładności wskazań czasu, nawet w zmiennych warunkach zewnętrznych.

Znaczna część masy koła znajduje się przy obręczy. Im dalej materiał leży od osi, tym większy jest moment bezwładności, czyli odporność koła na zmianę prędkości ruchu. Większa bezwładność może sprzyjać stabilności, ale wymaga dostarczenia odpowiedniej ilości energii. Konstruktor musi więc pogodzić rozmiar i masę balansu z siłą impulsu, właściwościami włosa oraz rezerwą chodu mechanizmu.

Ważnym celem regulacji jest izochronizm: dążenie do tego, aby kolejne oscylacje trwały tyle samo mimo zmian amplitudy, czyli zakresu wychylenia balansu. Amplituda zwykle maleje wraz z rozładowywaniem sprężyny, a wpływają na nią również tarcie, smarowanie i położenie zegarka. Stabilne parametry balansu i włosa pomagają utrzymać regularny rytm oraz dokładność chodu.

• Niewielka, powtarzalna odchyłka dobowa może wynikać z klasy mechanizmu, jego regulacji i sposobu noszenia zegarka.
• Nagła zmiana dokładności, znaczne różnice między pozycjami albo trwałe, wyraźne spieszenie lub późnienie wskazują na potrzebę kontroli.
• Zatrzymywanie się prawidłowo nakręconego zegarka, nierówne tykanie lub dźwięk ocierania wymagają diagnozy zegarmistrzowskiej.

Jaka jest różnica między kołem balansowym a kołem napędzanym?

Koło balansowe jest elementem regulującym i generującym precyzyjny ruch oscylacyjny w mechanizmach zegarowych, natomiast koło napędzane jedynie odbiera i przekazuje ruch oraz energię z innego źródła, nie pełniąc funkcji regulacyjnej.

Różnicę najlepiej opisać przez rodzaj ruchu. Balans wykonuje naprzemienne wychylenia wokół osi i wraz z włosem tworzy regulator. Koła przekładni obracają się natomiast w jednym kierunku, przekazując moment obrotowy od elementu napędzającego do kolejnych części mechanizmu.

• W zegarku kołem napędzanym może być jedno z kół przekładni chodu, odbierające napęd od poprzedniego stopnia.
• W przekładni pasowej koło napędzane jest obracane przez pas współpracujący z kołem napędzającym.
• W rowerze tylna zębatka odbiera napęd przekazywany łańcuchem z mechanizmu korbowego.

Koło napędzane przede wszystkim odbiera i przekazuje energię. Balans uczestniczy natomiast w regulowaniu tempa, w jakim wychwyt dozuje energię z przekładni, i nie jest zwykłym stopniem przeniesienia napędu. Poprawne nazewnictwo pozwala zrozumieć, dlaczego przekładnia pozostaje pod napięciem sprężyny, a mimo to porusza się skokowo, zgodnie z rytmem oscylatora.

Jakie są typowe usterki koła balansowego i jak je rozpoznać?

Typowe usterki koła balansowego obejmują uszkodzenia osi (np. złamanie czopów), deformacje włosa (np. skrzywienie, sklejenie zwojów) oraz zanieczyszczenia, które mogą prowadzić do nieregularnego chodu, zatrzymywania się zegarka lub całkowitego unieruchomienia mechanizmu. Rozpoznać je można po nieregularnym tykaniu, nagłym zatrzymaniu lub widocznych uszkodzeniach.

• Uszkodzenie czopów osi: złamanie lub skrzywienie cienkiego czopa zwiększa opory, zmienia położenie koła i może zatrzymać mechanizm. Częstą przyczyną jest silny wstrząs.
• Deformacja włosa: skrzywiona sprężyna albo stykające się zwoje zmieniają warunki pracy włosa i zakłócają swobodne oscylacje. Zegarek może wyraźnie spieszyć, późnić się lub pracować nieregularnie.
• Ocieranie elementów: przesunięty balans lub włos może dotykać sąsiedniej części. Poważne ocieranie włosa bywa przyczyną okresowego albo całkowitego zatrzymania zegarka.
• Zanieczyszczenia i nieprawidłowe smarowanie: pył, zużyty środek smarny lub jego nadmiar zwiększają straty energii, przez co maleje amplituda i pogarsza się regularność chodu.
• Skutki wstrząsu: nagła zmiana chodu po uderzeniu może oznaczać uszkodzenie osi, przemieszczenie włosa albo naruszenie łożyskowania.

Włos i czopy osi są wyjątkowo delikatne. Nie należy ich prostować, dotykać narzędziem ani smarować bez odpowiedniego wyposażenia. Jeśli nieprawidłowość utrzymuje się po prawidłowym nakręceniu zegarka, mechanizm powinien obejrzeć zegarmistrz.

Gdzie stosuje się koło balansowe poza zegarkami?

Koło balansowe, choć najbardziej znane z zegarków mechanicznych, znajduje zastosowanie również w innych precyzyjnych mechanizmach wymagających stabilnego regulatora czasu, takich jak niektóre instrumenty pomiarowe czy mechanizmy opóźniające, gdzie jego oscylacje służą do kontrolowania tempa działania.

Historycznie balans stosowano w precyzyjnych przyrządach do pomiaru czasu, między innymi w zegarach i chronometrach. Szczególne znaczenie miał w urządzeniach, które nie mogły korzystać z klasycznego wahadła wymagającego stałego, pionowego położenia.

Układy z kołem balansowym trafiały również do mechanizmów sterowanych czasowo, w których potrzebna była określona zwłoka działania. Przekładnia mogła uruchamiać daną funkcję dopiero po odliczeniu zadanej liczby oscylacji. Rozwiązania tego rodzaju stosowano w mechanicznych urządzeniach odmierzających krótkie odcinki czasu i w automatach.

Wspólną zasadą tych zastosowań było odmierzanie kolejnych, możliwie równych cykli mechanicznych. Nie każdy współczesny regulator czasowy wykorzystuje jednak balans — tę samą funkcję mogą pełnić układy elektroniczne lub inne rodzaje oscylatorów.

Jakie są historyczne i współczesne typy kół balansowych?

Ewolucja kół balansowych obejmuje zarówno zmiany w materiałach, jak i w konstrukcji, od prostych pierścieni po zaawansowane, kompensowane termicznie i aerodynamicznie zoptymalizowane formy. Współczesne koła balansowe często wykorzystują lekkie stopy i innowacyjne kształty, by zwiększyć precyzję i zmniejszyć wpływ czynników zewnętrznych.

Najprostsze historyczne konstrukcje miały jednolitą obręcz. Wraz ze wzrostem wymagań dotyczących dokładności zaczęto uwzględniać zmiany wymiarów balansu i właściwości włosa powodowane temperaturą. Doprowadziło to do rozwoju konstrukcji kompensacyjnych.

• Balans jednometaliczny ma obręcz wykonaną z jednego materiału i prostą, sztywną konstrukcję.
• Balans bimetaliczny wykorzystuje połączone metale o różnej rozszerzalności cieplnej. Rozcięta obręcz odkształca się wraz ze zmianą temperatury, przesuwając część masy względem osi i korygując moment bezwładności.
• Balans z regulacją bezwładności ma śruby lub odważniki na obręczy. Ich położenie pozwala precyzyjnie zmieniać tempo pracy bez regulowania efektywnej długości włosa.

Współcześnie stabilne stopy, takie jak Glucydur, oraz dokładna obróbka pozwalają stosować trwałe, jednometaliczne koła, często wyposażone w regulację za pomocą mas. Niezależnie od epoki rozwój typów balansu służył przede wszystkim zwiększaniu powtarzalności chodu w różnych temperaturach i położeniach zegarka.

Materiały i konstrukcja koła balansowego

Gotowe koło składa się z obręczy, ramion i piasty. Piasta łączy je z osią, ramiona utrzymują geometrię, a obręcz skupia znaczną część masy możliwie daleko od środka. Symetria wszystkich tych elementów ma podstawowe znaczenie dla wyważenia balansu.

Konstrukcja powinna łączyć niewielką masę własną z odpowiednim momentem bezwładności. Nadmiernie ciężkie koło potrzebowałoby silniejszych impulsów, natomiast zbyt mała bezwładność zwiększałaby podatność rytmu na zakłócenia. Materiał rozmieszcza się więc przede wszystkim tam, gdzie najskuteczniej stabilizuje ruch.

• Śruby na obręczy mogą służyć do wyważania albo regulowania bezwładności.
• Przesunięcie odważników ku osi przyspiesza oscylacje, a odsunięcie ich na zewnątrz je spowalnia.

Tak zbudowane koło pozostaje częścią oscylatora. Nie należy utożsamiać go z kołem napędzanym w przekładni, którego zadaniem jest odbieranie i przekazywanie momentu obrotowego.

Wpływ temperatury na koło balansowe

Temperatura może zmieniać wymiary obręczy, sprężystość włosa i wzajemne położenie części regulatora. Jeżeli masa obręczy odsunie się od osi, rośnie moment bezwładności, co może zmniejszyć częstotliwość oscylacji. Jednocześnie zmiana właściwości włosa wpływa na siłę momentu zwrotnego. Wynik zależy więc od zachowania całego zespołu, a nie tylko od samego koła.

Niska rozszerzalność cieplna materiału koła balansowego ogranicza wpływ zmian temperatury na chód zegarka. Historycznie stosowano balans bimetaliczny: dwa metale reagowały na temperaturę w różnym stopniu, a kontrolowana deformacja rozciętej obręczy korygowała rozkład masy. Było to mechaniczne rozwiązanie problemu, który później ograniczono dzięki stabilniejszym stopom oraz włosom o lepiej kontrolowanych parametrach.

Współczesna kompensacja częściej opiera się na materiałach, które możliwie mało zmieniają swoje właściwości, niż na celowym odkształcaniu obręczy. Jej zadaniem jest ograniczenie wpływu temperatury, a nie wyeliminowanie każdej odchyłki. Na chód nadal oddziałują amplituda, położenie zegarka, tarcie i stan smarowania.

Koło balansowe w zegarkach kwarcowych

Zegarek kwarcowy nie ma koła balansowego pełniącego funkcję regulatora czasu. Podstawę jego pracy stanowi kryształ kwarcu, który pod wpływem napięcia elektrycznego drga z bardzo stabilną częstotliwością. Układ elektroniczny zlicza te drgania i przekształca je w regularne impulsy.

W modelu analogowym impulsy sterują silnikiem krokowym. Silnik obraca przekładnię napędzającą wskazówki, ale jej koła nie zastępują mechanicznego balansu. W mechanizmie mechanicznym rytm wyznacza układ koła i włosa, natomiast w kwarcowym tę funkcję spełniają rezonator kwarcowy oraz elektronika.

Dla osoby wybierającej mechanizm zegarki kwarcowe będą rozwiązaniem zasilanym baterią lub innym źródłem energii elektrycznej, bez mechanicznego oscylatora balansowego. Oznacza to inny sposób regulowania chodu, napędzania wskazówek i obsługi niż w zegarku mechanicznym.

Diagnostyka i typowe usterki koła balansowego

1. Sprawdź zasilanie mechanizmu. Zegarek ręcznie nakręcany nakręć zgodnie z instrukcją. W automatycznym upewnij się, że miał warunki do zgromadzenia rezerwy chodu. Zatrzymanie po długim nieużywaniu nie musi oznaczać usterki balansu.
2. Posłuchaj regularności pracy. Bez otwierania koperty oceń, czy tykanie jest równomierne. Nagłe przerwy lub zmiana rytmu mogą wskazywać na problem, ale nie pozwalają samodzielnie wskazać uszkodzonej części.
3. Obserwuj zatrzymywanie. Zanotuj, czy zegarek staje w określonym położeniu, po ruchu ręki albo krótko po nakręceniu. Zatrzymanie bezpośrednio po wstrząsie uzasadnia pilną wizytę u zegarmistrza.
4. Porównaj wskazania czasu. Przez kilka dni zapisuj odchyłkę względem jednego dokładnego punktu odniesienia. Trwałe, wyraźne spieszenie lub późnienie wymaga pomiaru, zwłaszcza jeśli zmiana pojawiła się nagle.
5. Zleć diagnozę przyrządową. Zegarmistrz może zmierzyć częstotliwość, amplitudę i regularność impulsów w różnych pozycjach bez amatorskiego rozbierania mechanizmu. Pilnej kontroli wymaga także nietypowy dźwięk ocierania.

Profilaktyka polega na unikaniu silnych wstrząsów, zabrudzenia mechanizmu i przypadkowego namagnesowania, na przykład wskutek długiego odkładania zegarka w pobliżu silnych magnesów. Warto również przestrzegać terminów przeglądów właściwych dla danego mechanizmu.

Ewolucja kształtów i rozmiarów koła balansowego

Pierwsze koła miały stosunkowo proste, masywne obręcze. Z czasem rozwój obróbki pozwolił tworzyć lżejsze konstrukcje, w których materiał rozmieszczano świadomie: mniej przy piaście i ramionach, a więcej przy obręczy. Umożliwiło to uzyskanie pożądanej bezwładności bez niepotrzebnego zwiększania całkowitej masy.

Średnica, masa i położenie materiału wpływają jednocześnie na odporność oscylatora na zakłócenia oraz jego zapotrzebowanie na energię. Duży balans może zapewniać znaczną bezwładność, lecz zajmuje więcej miejsca i wymaga dopasowania wychwytu. Mniejszy łatwiej zmieścić w kompaktowym mechanizmie, ale jego geometrię i włos trzeba dobrać tak, aby zachować regularny rytm.

Miniaturyzacja zegarków naręcznych wymusiła nie tylko zmniejszenie średnicy balansu, lecz także udoskonalenie stopów, łożyskowania, zabezpieczeń przeciwwstrząsowych i metod wyważania. Współczesne kształty są rezultatem kompromisu między dokładnością, odpornością, dostępną energią i wymiarami mechanizmu. Ewolucja geometrii balansu pokazuje, jak precyzyjne rozmieszczenie niewielkiej masy rozszerzyło możliwości nowoczesnego zegarmistrzostwa.
